PD-350型 PD-500型 PD-650型

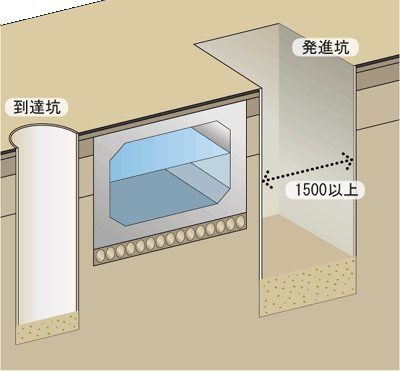

@φ1500立坑より発進可能
Aコンパクトで業界(同等クラス)最大トルクを発生
B最大回転トルク20.2KN・m
C最大推進延長20m
Dコンクリート、玉石、鋼矢板も強力トルクでらくらく削進
E鋼管径φ200o〜φ650oまで対応
F1m管もすいすい削進(スライドベース使用時)

@鋼管径φ650 据付状況 A管挿入完了 B発進部の転石状況 Cコア回収状況






各項目にマウスを持っていくと、対応した画像が表示されます。

PD-350 姿図
立坑設置図 正面図 側面図



PD-350

重量表(s)

本体重量 1412
φ300用 1447
φ250用 1477
φ200用 1507
架台 540(394)
PD-500
重量表(s)
本体重量 1775
φ450用 1840
φ400用 1882
架台 540(394)
PD-650
重量表(s)
本体重量 1923
φ600用 2005
φ550用 2058
架台 540(394)



◆油圧式 全周回転型 鋼管削進機 本体仕様◆

型  式

PD‐350

PD‐500

PD‐650

適 用    管  mm

φ200〜350

φ400〜500

φ550〜650

機械寸法(長×幅×高) mm

660×850×905

790×850×905 790×900×930

本  体  重  量  s

1,412

1,775

1,923
回転

ト ル ク MAX  KN・m

20.2

 回  転  数  min-1

0〜16.3

作 動 圧 力  Mpa

24.5
削進

押     力  KN

215.7

ス ト ロ ー ク  mm

200



◆油圧ユニット 仕様  JP−75◆

動 力 電 源 200/220,50/60Hz
電 動 機 容 量 200V×30Kw×4P
適 合 発 電 機 60KVA
貯 油 量  g 350
ユニット重量s 1,400
