PDJ-400型	操作ボックス	油圧ユニット

①φ1300立坑より発進可能

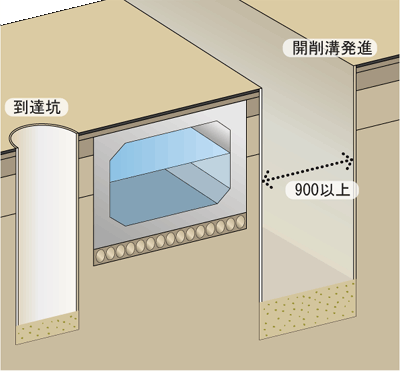

②開削溝900㎜より発進可能
③コンパクトで業界(同等クラス)最大トルクを発生
④最大回転トルク15.0KN・m
⑤最大推進延長17ｍ
⑥コンクリート、玉石、鋼矢板も強力トルクでらくらく推進
⑦鋼管径φ200㎜～φ400㎜まで対応
⑧1.5m管もすいすい削進
⑨斜向推進対応
⑩遠隔操作が可能

①開削溝　推進機据付完了

②岩盤削進状況

③コア回収状況

④転石排土状況

　

各項目にマウスを持っていくと、対応した画像が表示されます。

　

PDJ-400姿図(本体重量850㎏)

立坑設置図	斜坑図	正面図	側面図

　

◆油圧式　全周回転型　鋼管削進機　本体仕様◆
`型　　式`		`PDJ‐400`
`適用　　　管　　mm`		`φ200～φ400`
`機械寸法（長×幅×高）　mm`		`800×940×850`
`管　　芯　　高　　さ　　mm`		`400`
`本　　体　　重　　量　　㎏`		`850`
回転	ト　ル　ク　MAX　　KN･m	`15.0`
	回　　転　　数　　min^-1	`0～17.2`
	作　動　圧　力　　Mpa	`24.5`
削進	押　　　　　力　　KN	`137`
	ストローク　　㎜	`200`

　

◆油圧ユニット（原動機1体型）仕様　　EP－80◆
原　動　機　出　力	55PS
定　　格　圧　　力	24.5Mpa
貯　　油　　量　(㍑)	200
ユニット重　量　(㎏)	2,000

　

　
