PDM-350Ⅱ型	操作ボックス	油圧ユニット

①φ600マンホール蓋より搬入可能

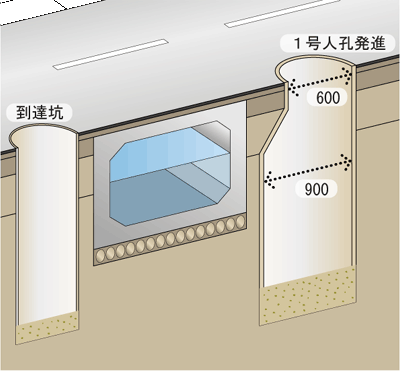

②1号人孔(φ900)より発進可能
③最大推進延長8ｍ
④コンパクトで斜向推進が可能
⑤鋼管径φ250㎜～φ350㎜まで対応
⑥開削溝900㎜より発進可能

①削進機吊込み状況

②開削溝設置状況

③マンホールより

架台吊込み状況

④マンホールより

削進機吊込み状況

⑤1号人孔推進状況

　

各項目にマウスを持っていくと、対応した画像が表示されます。

　

PDM-350Ⅱ姿図(本体重量280㎏)

搬入図	1号人孔設置図	正面図	側面図	斜坑図

　

◆油圧式　全周回転型　鋼管削進機　本体仕様◆
`型　　式`		`PDM-350Ⅱ`
`適用　　　管　mm`		φ`250～φ350`
`機械寸法（本体のみ）　mm`		`376×370×430`
`（架台付）　　mm`		`700×370×550`
`本体重量（本体のみ）　㎏`		`280`
`（架台付）`　　㎏		`550`
回転	ト　ル　ク　MAX　　KN･m	`6.56`
	回　　転　　数　　min^-1	`0～40`
	作　動　圧　力　　Mpa	`24.5`
削進	押　　　　　力　　KN	`77.9`
	ストローク　　㎜	`150`

　

◆油圧ユニット（原動機1体型）仕様　　EP-80◆
原　動　機　出　力	55PS
定　　格　圧　力	24.5Mpa
貯　　油　　量(㍑)	200
ユニット　重量(㎏)	2,000

　

　
