施工例1
新製品「すぐる君Jr.」ならではの活躍ぶりを、ご紹介致します。(平成16年5月施工)

工 事 概 要

工事場所

福井県大野市

工事種別

公共下水道工事

推進延長

9.6m

鋼 管 径

φ350

鋼 管 長

1.5m

塩ビ管径

φ150

土  質

玉石混じり礫

発進立坑

簡易土留立坑

到達立坑

簡易土留立坑

工事の問題点

1.φ400の他の工法で推進したところ、水路下でコンクリートガラにあたり、推進不能となったため「すぐる君Jr.」の登場となり、φ400鋼管内にφ350で推進することになった。

施工成果

1.マシン長が短くできているため、鋼管の長尺物が使用でき、鋼管接合も楽に行い精度の良い推進ができました。また、立坑長が短い(開削溝900mm)場合でも発進可能です。

2.「すぐる君Jr.」はコンパクトにできているマシンですが、回転トルクは15.0KN・mと同等クラスでは最大トルクを発生し、コンクリートガラ、玉石もすいすい切断し、問題なく貫通することができました。

コメント

他の工法で推進不能となった現場に「すぐる君Jr.」を持って行き、玉石と障害物の中、無事到達することができ、新製品の門出を飾ることができました。



工事場所

愛媛県温泉郡川内町

鋼 管 径

350mm

鋼 管 長

0.3m管

本 管 径

VU150mm

推進延長

4.0m

土  質

玉石

発進立坑

開削溝  巾2500×長さ1000

到達立坑

開削溝

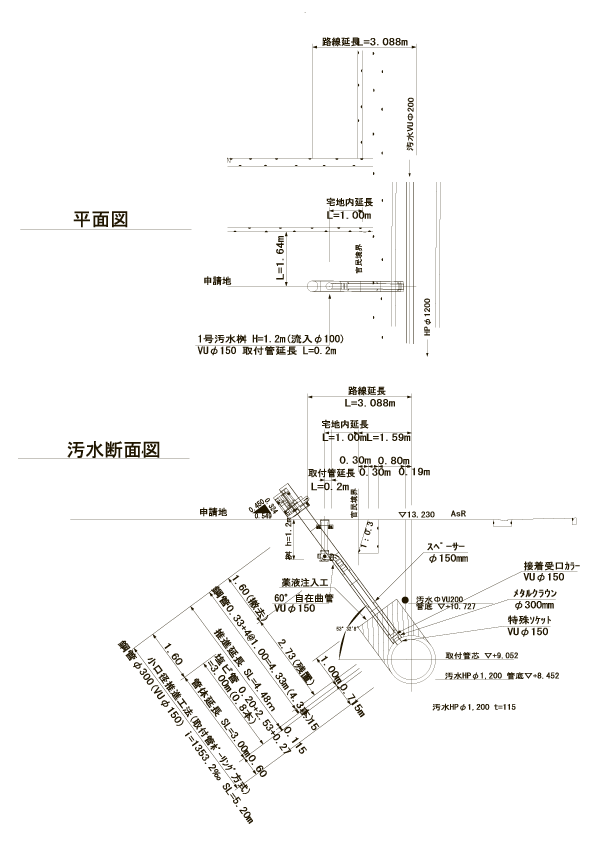

平 面 図




断 面 図

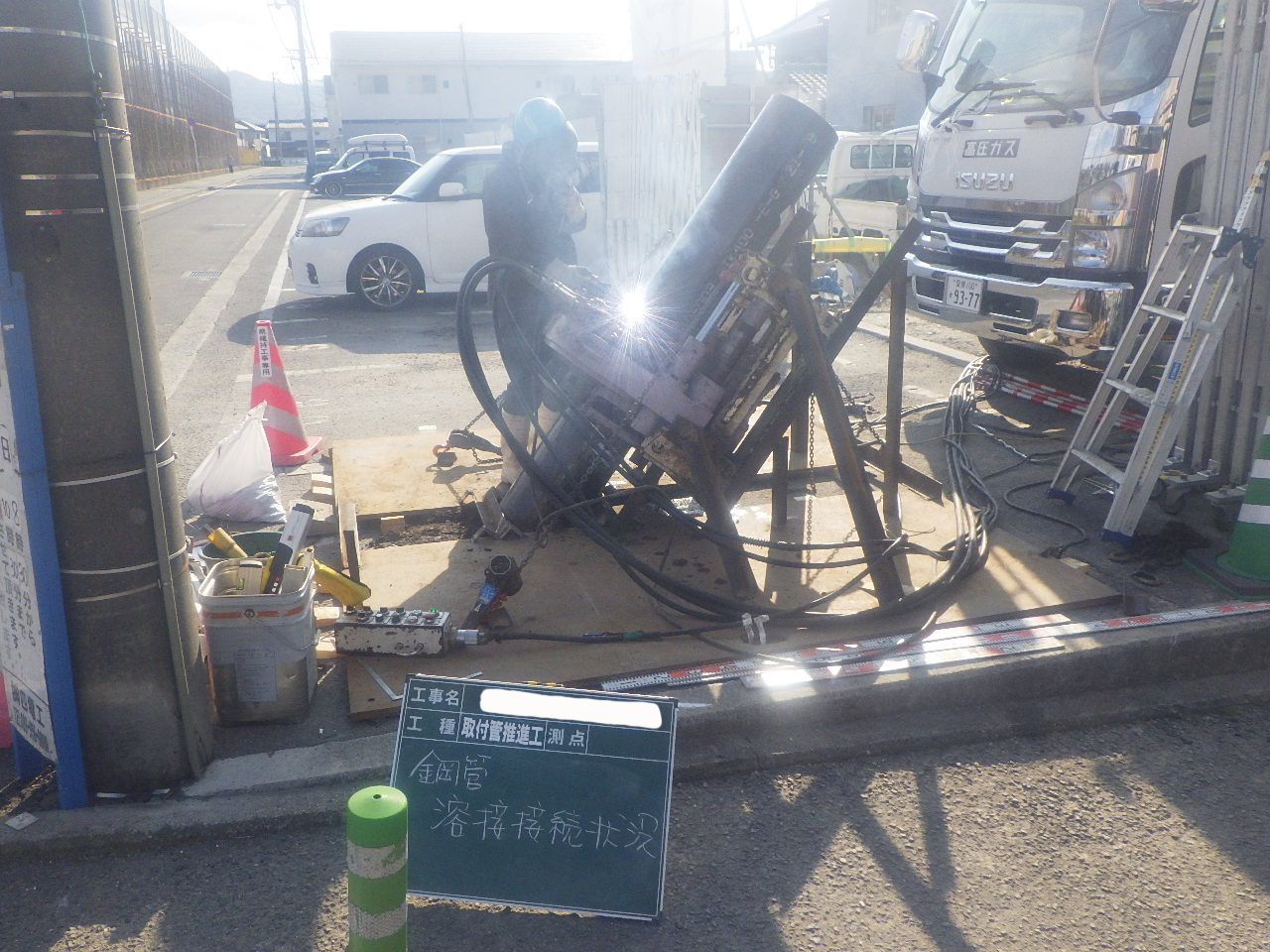

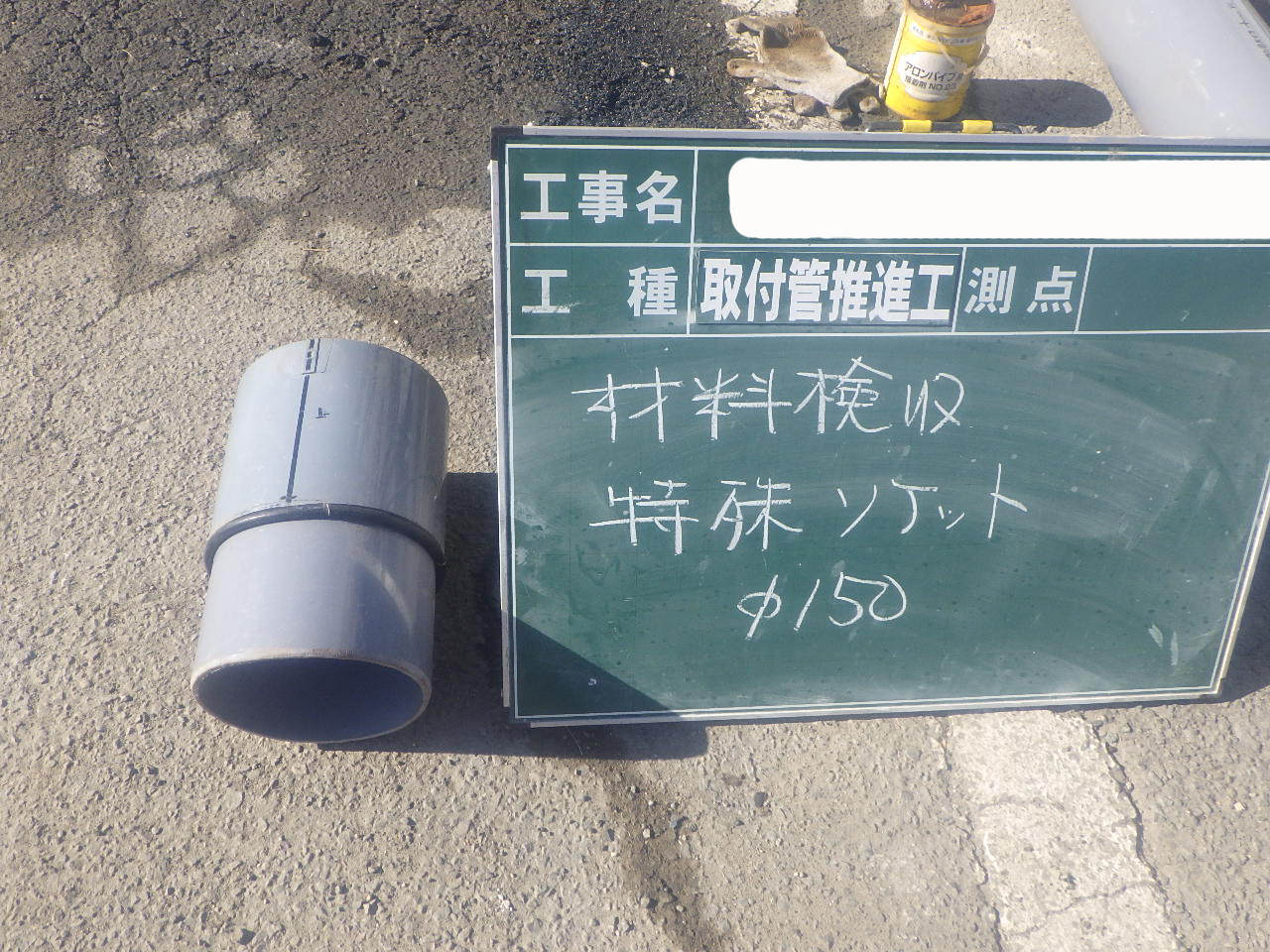

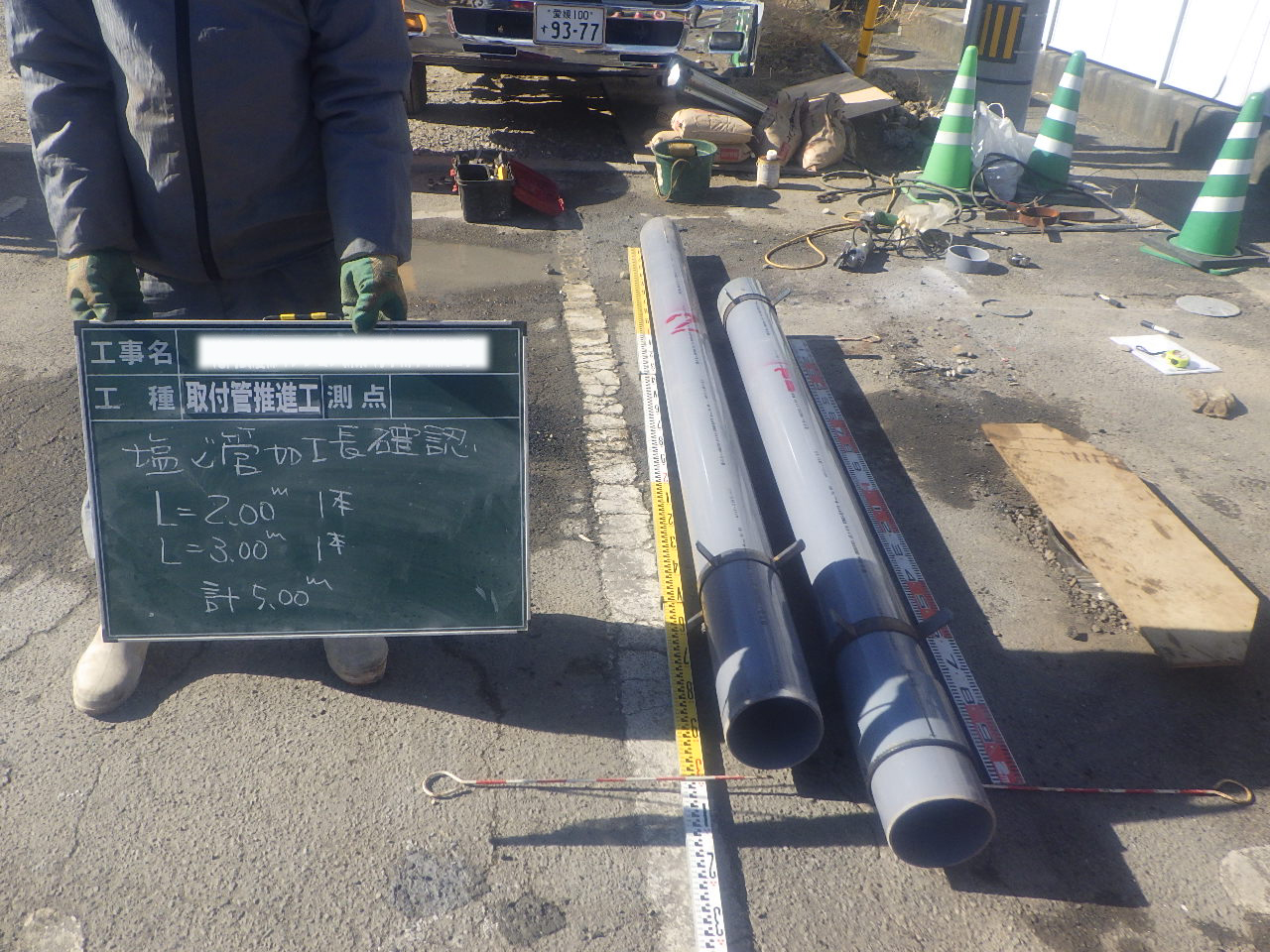

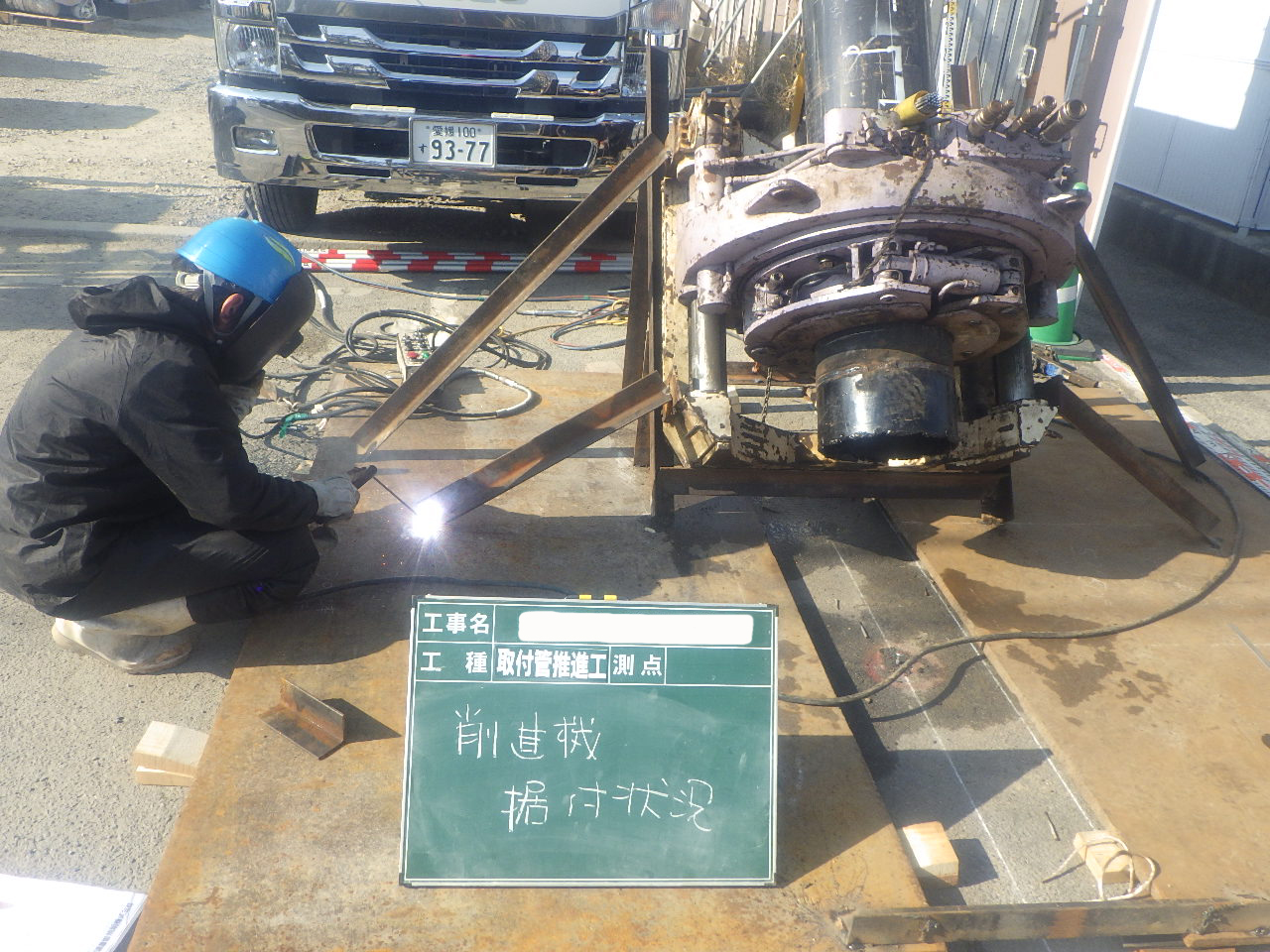

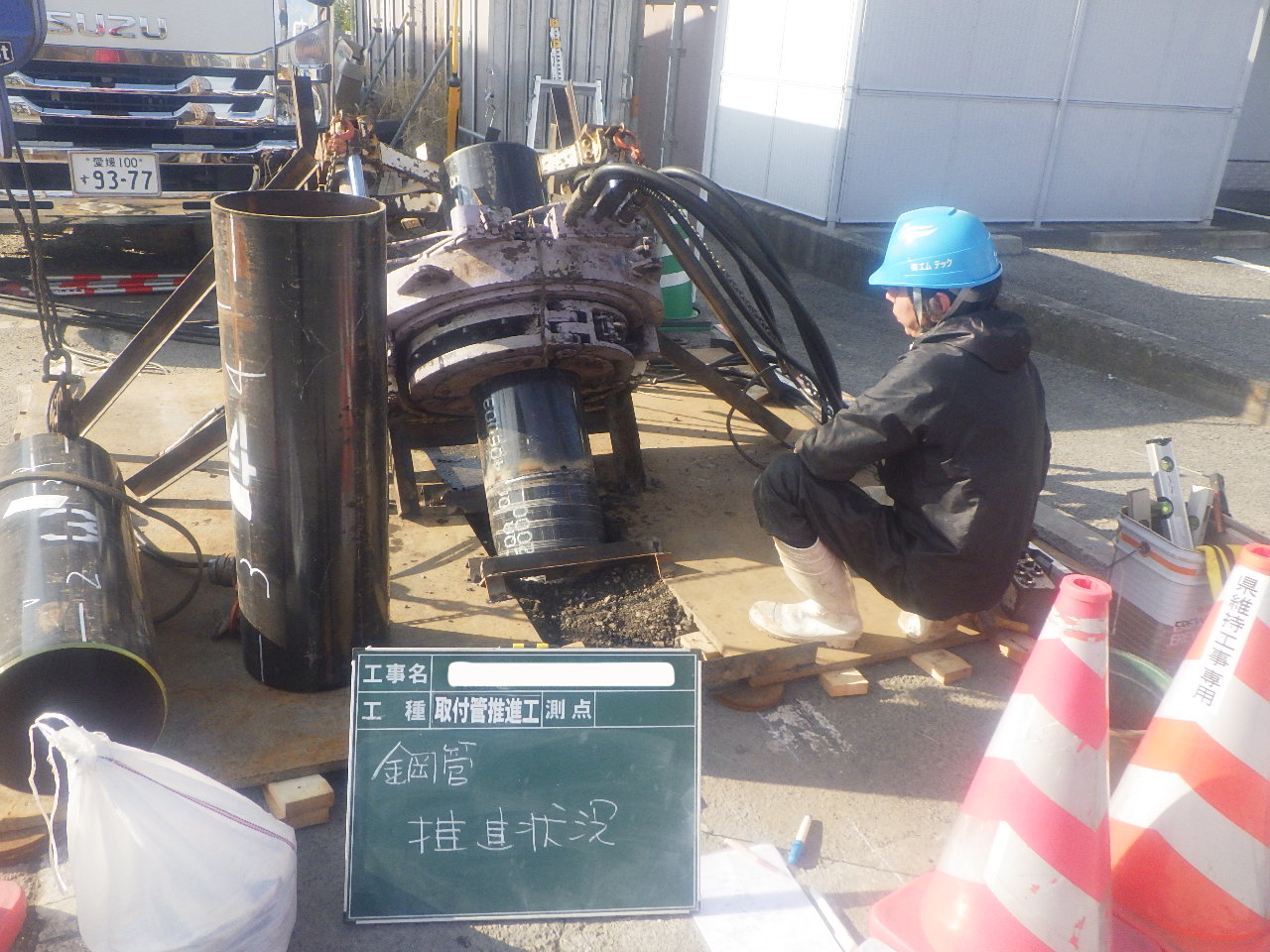

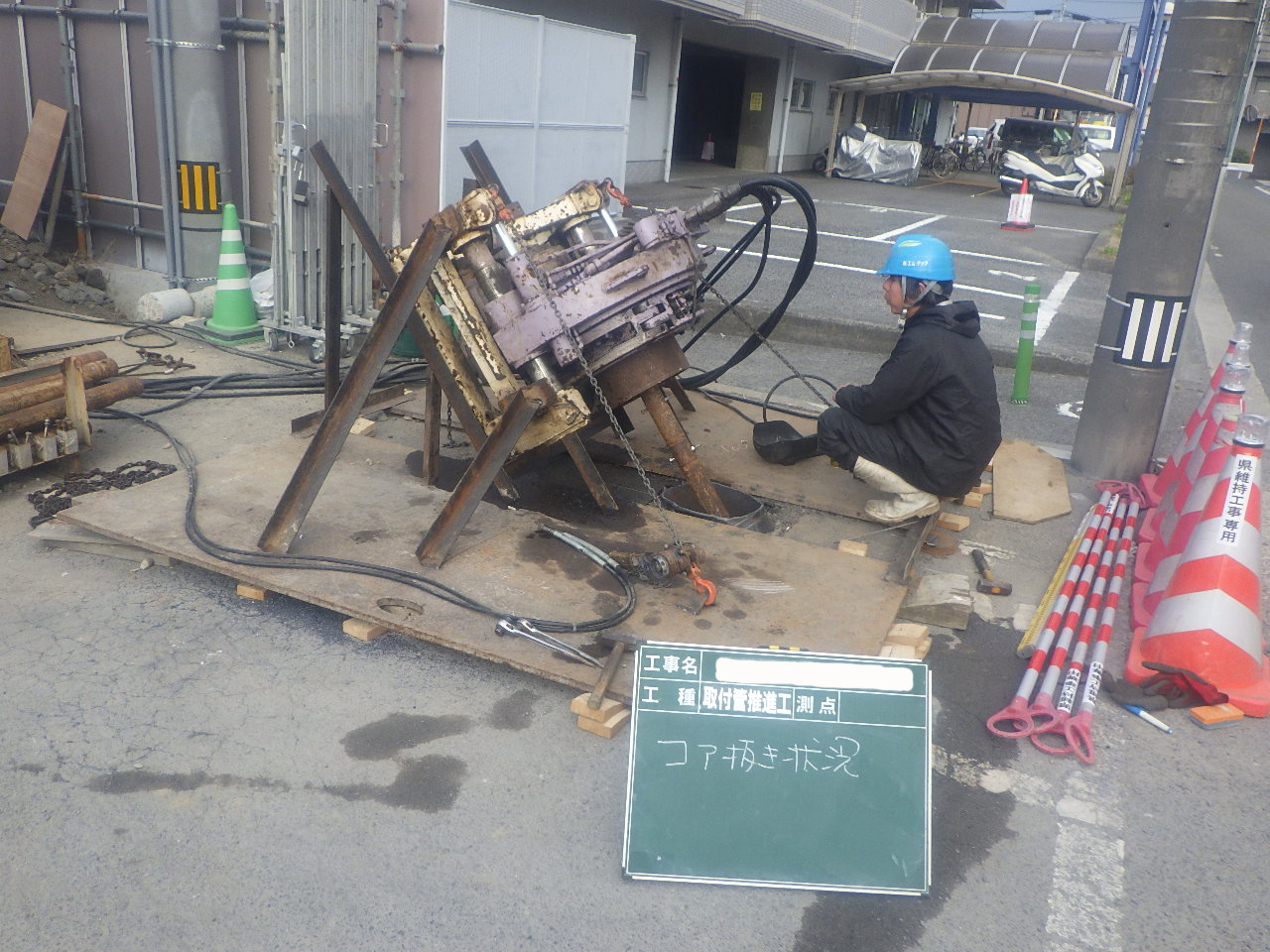

@使用推進機「すぐる君Jr.」の登場です。 Aコンクリートガラに刃先があたり、これから切断するところです。 B玉石層の中を推進しているところです。 C推進機がコンパクトにできているため、鋼管長が長くとれます。

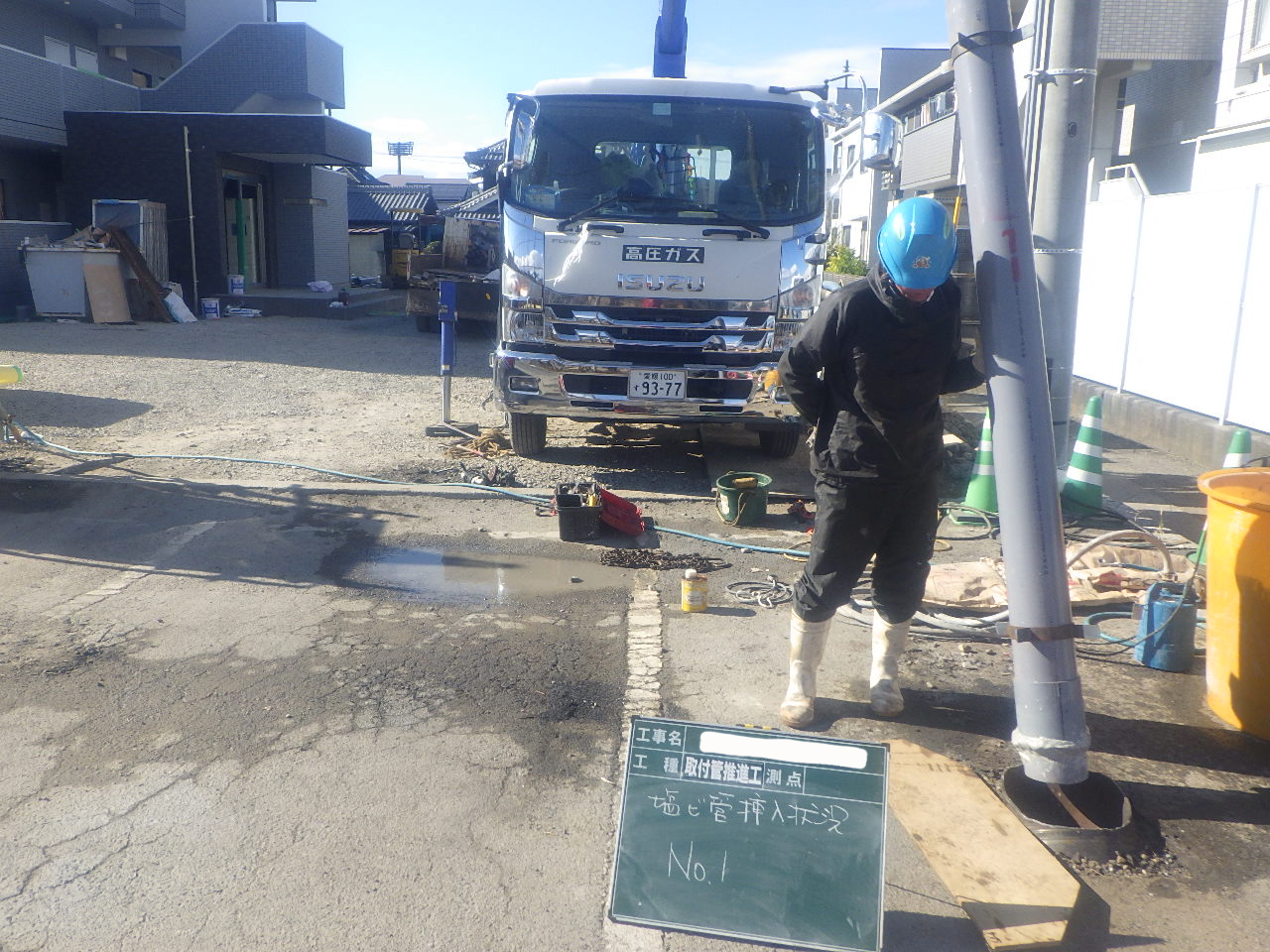

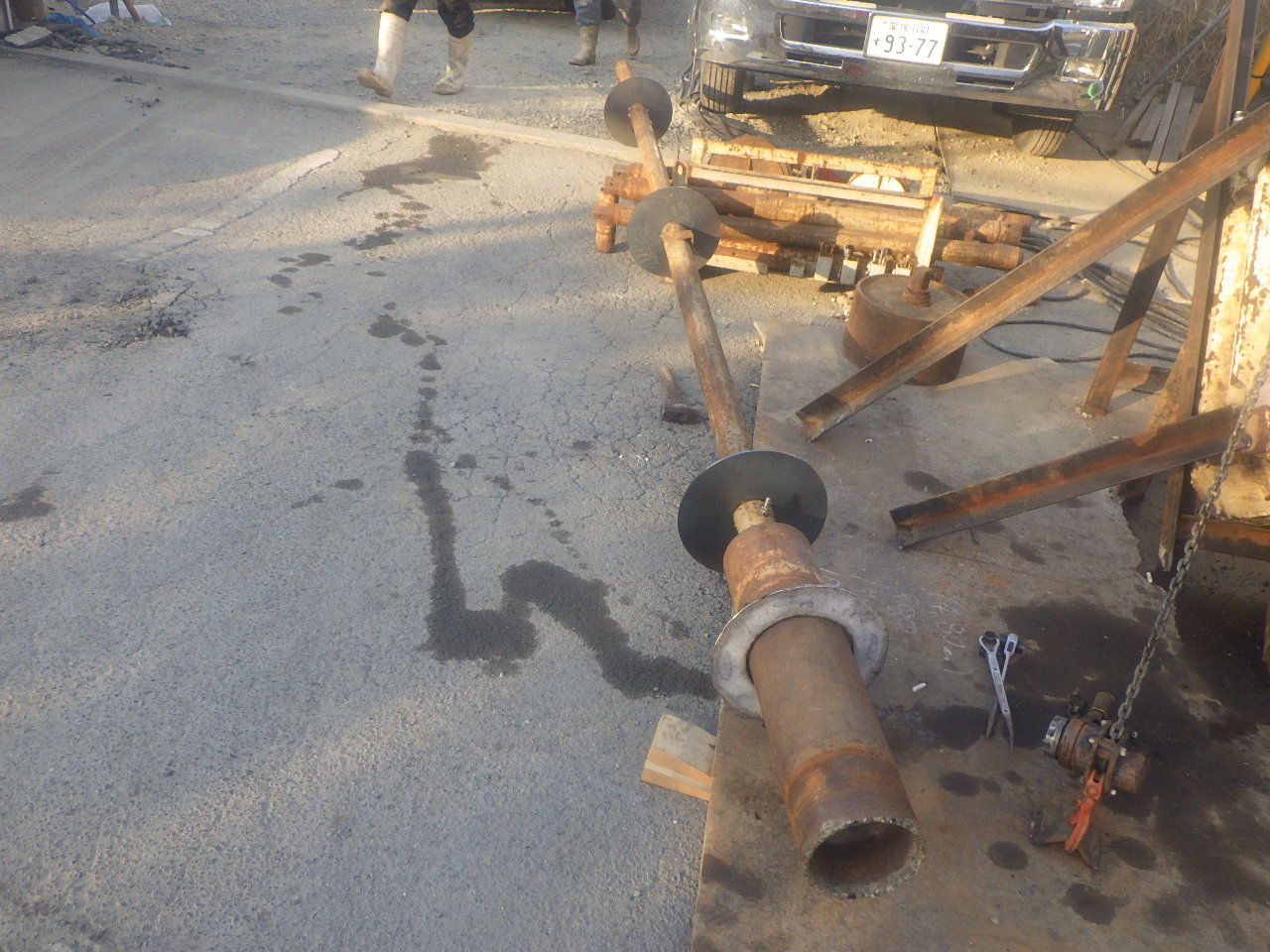

D無事、到達できました。 E推進機を撤去搬出しているところです。 F「すぐる君Jr.」で切断した転石とコンクリートガラです。 G100o〜350oの転石とコンクリートガラです。
