施工例1
新製品「すぐる君 mini」ならではの活躍ぶりを、ご紹介致します。(平成17年5月施工)

工 事 概 要

工事場所

福井県開発町

工事種別

公共下水道工事

推進延長

L=2.90m

鋼 管 径

φ350

鋼 管 長

L=500m

塩ビ管径

φ200

土  質

砂質土

発進立坑

2号人孔

到達立坑

無し

工事の問題点

φ200塩ビ管圧入二工程式推進の到達2号人孔手前に残置矢板があり、圧入二工程式では不可能なので、障害物除去の方法が検討課題となりました。

施工成果

到達2号人孔内部よりすぐる君miniでφ350鋼管を推進しメタルクラウンにて残置矢板を切削回収し、圧入二時工程式推進により塩ビ管を迎え入れる事が出来ました。

コメント

従来、既設人孔から発進可能な推進工法はなく手前に立坑を作る等していましたが、すぐる君miniの登場になり、人孔内部からも発進可能(1号人孔からも発進可能)となり障害物の切削除去もらくらく出来て、工期の短縮・コスト削減に大いに寄与出来る物と思います。



平 面 図

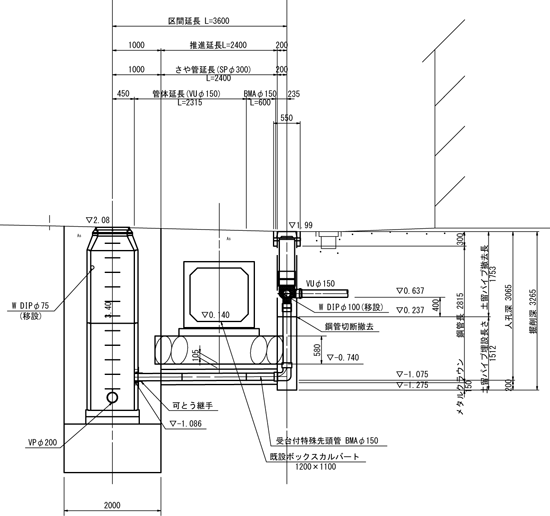

断 面 図

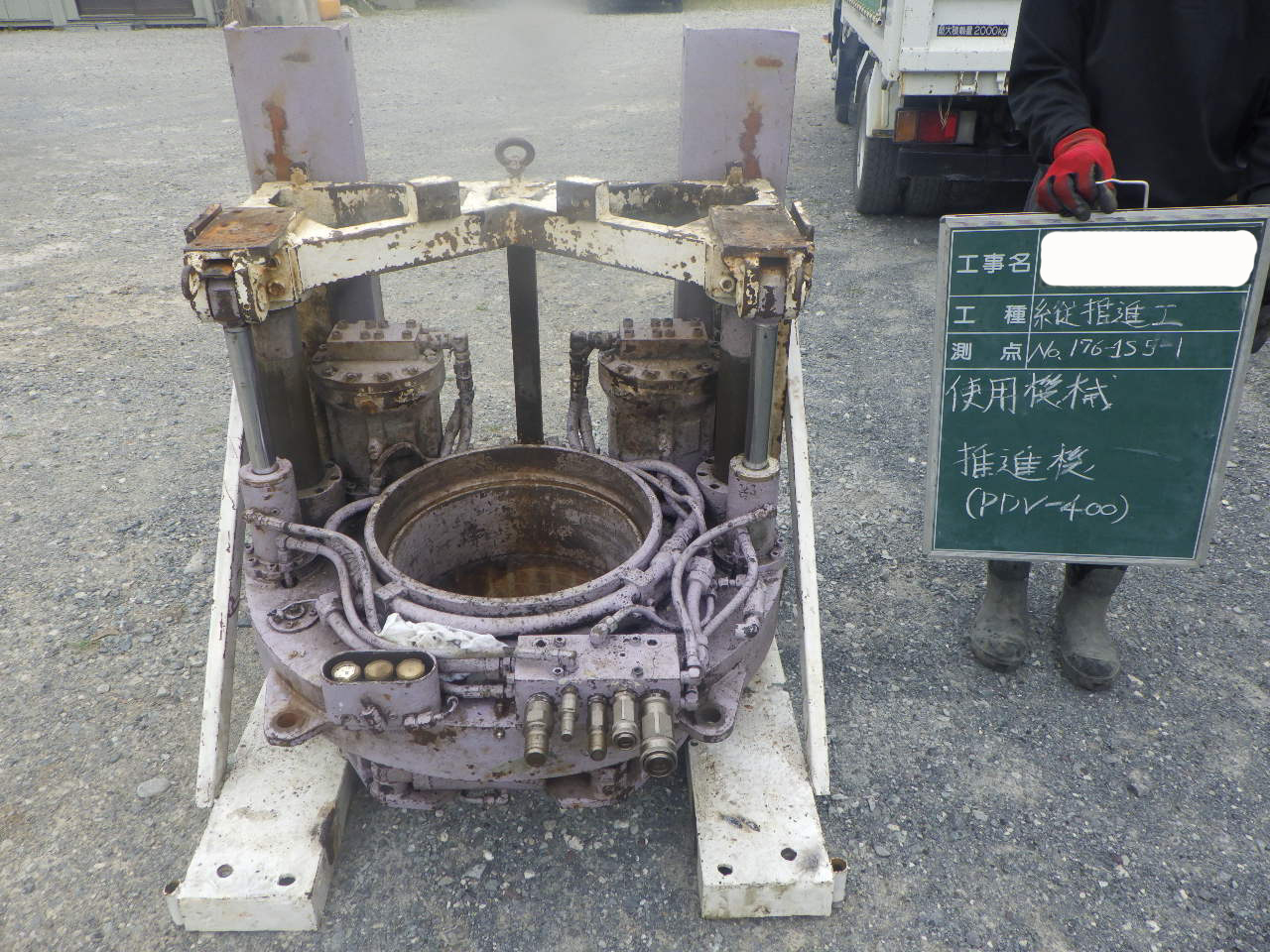

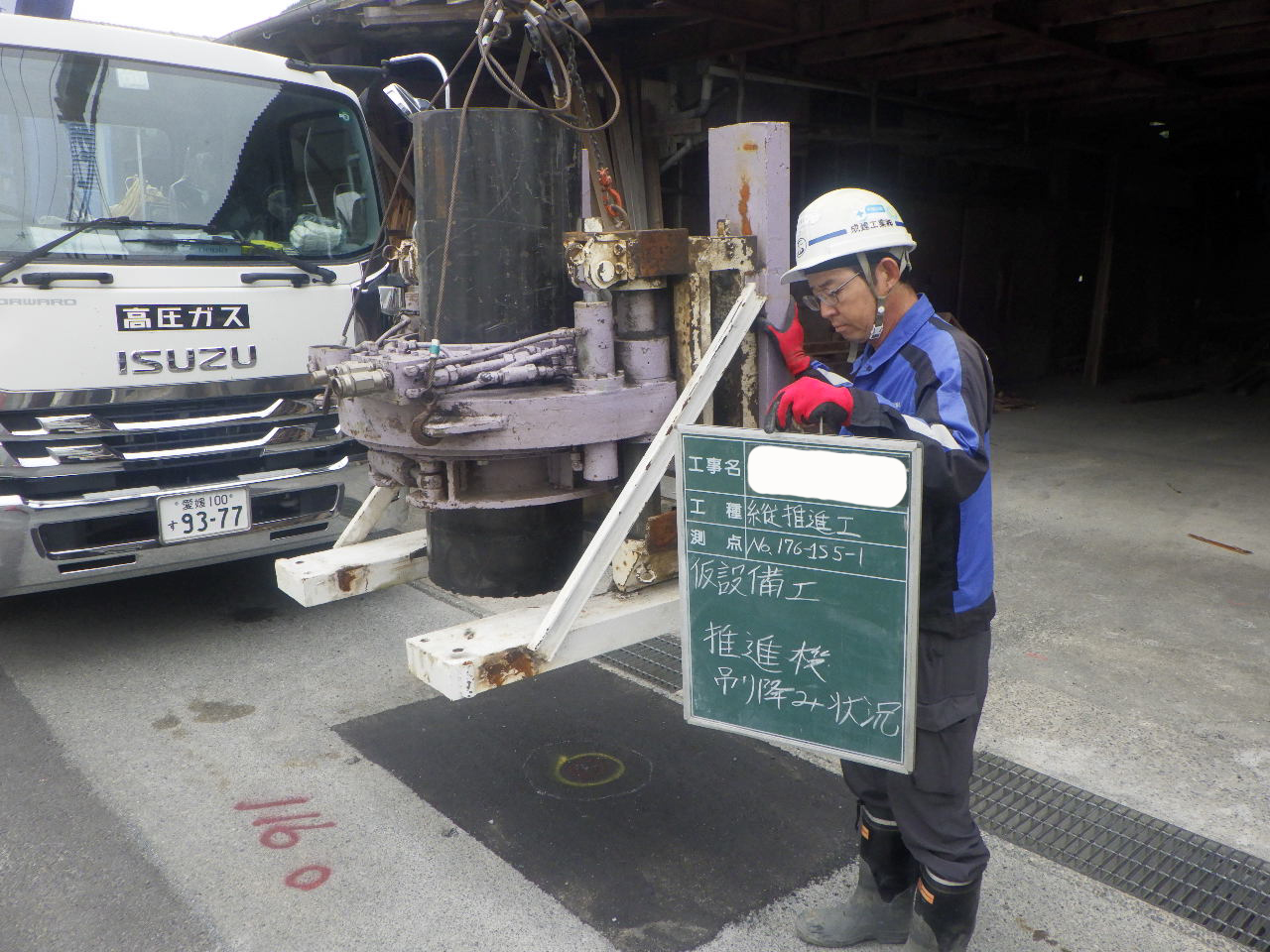

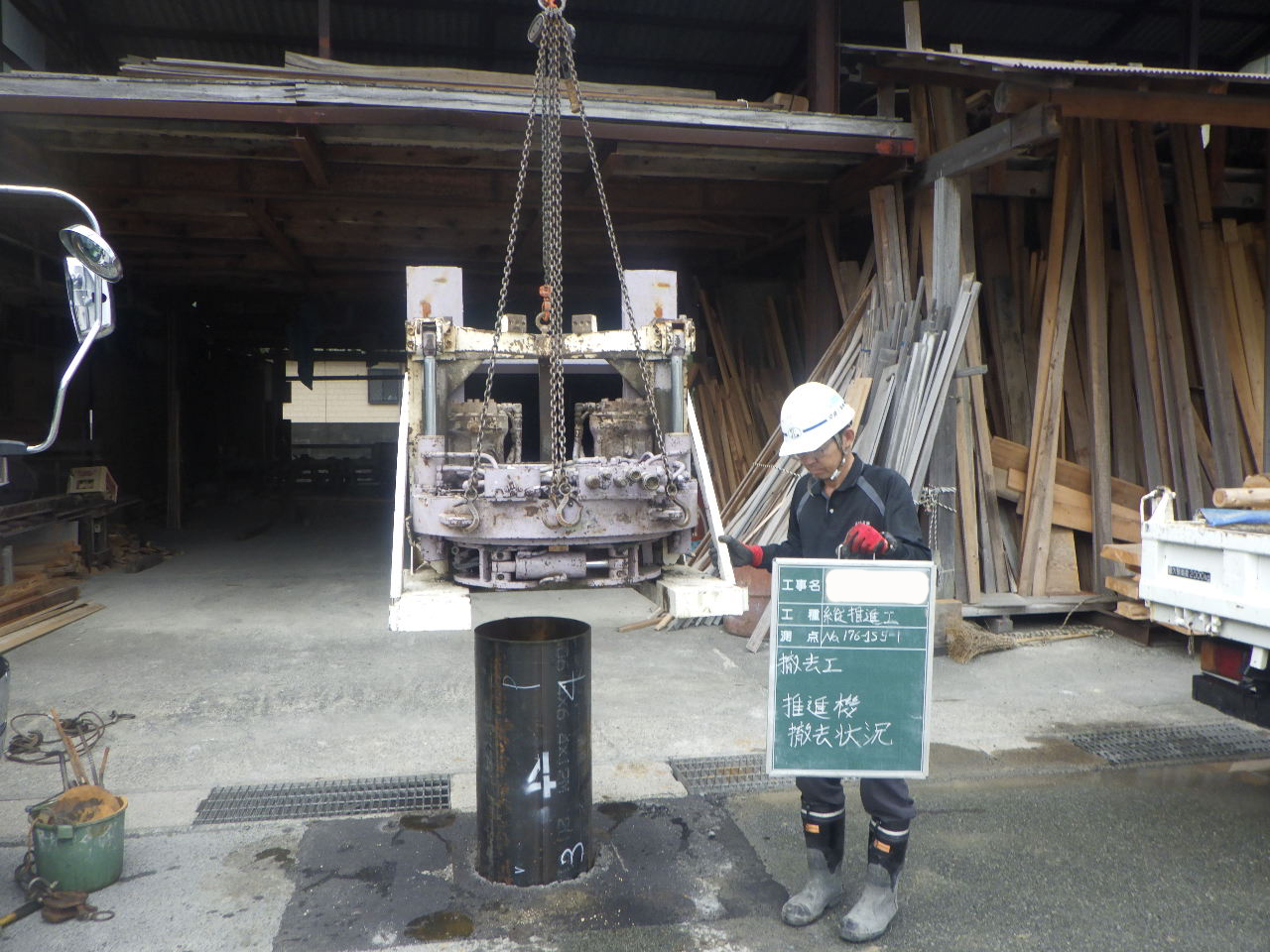

@使用推進機「すぐる君mini 架台を吊り降ろしてます。 A推進機を吊り降ろしています。 B人孔内にセット完了。

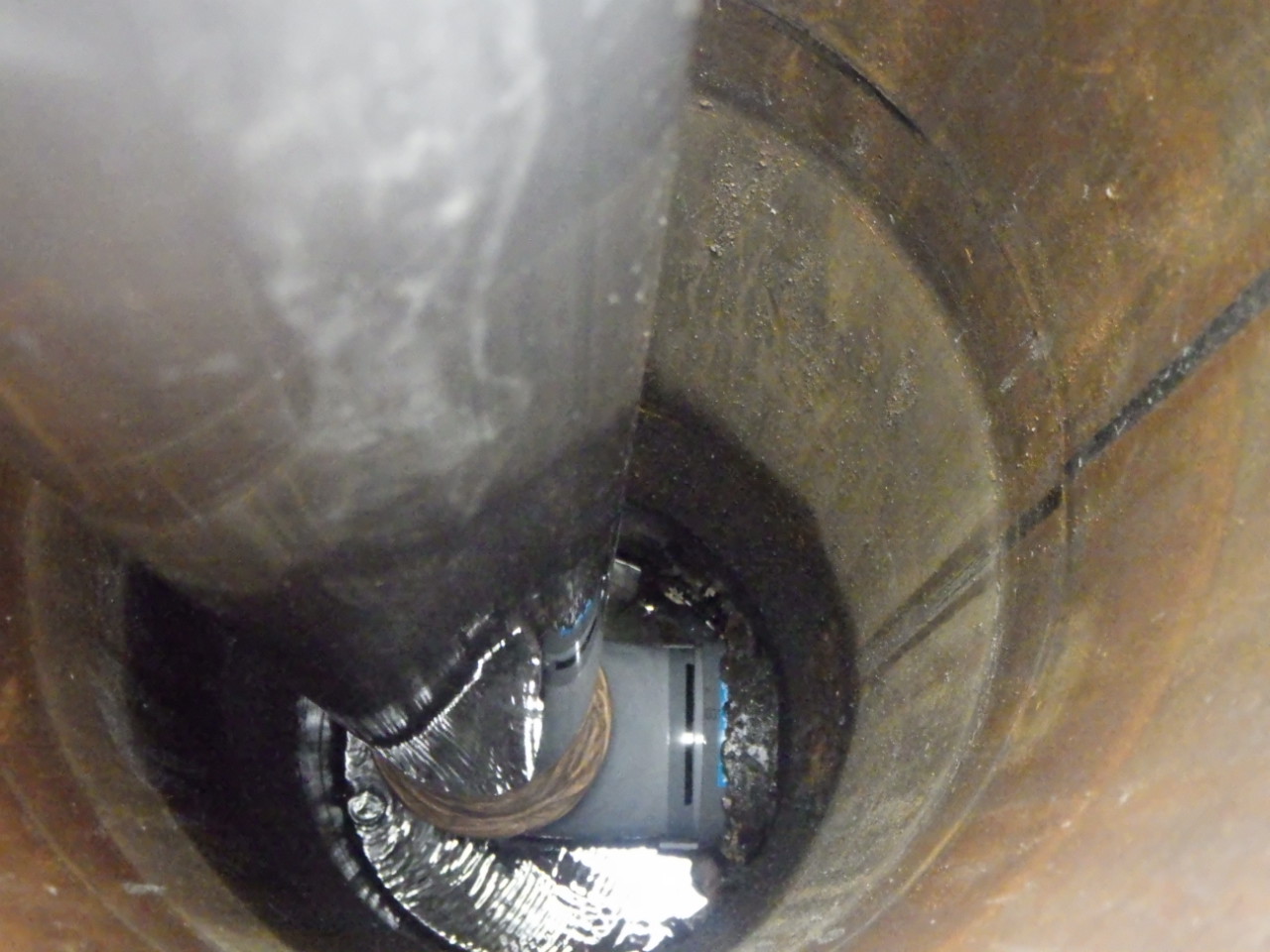

C管内の様子です。 D「すぐる君ミニが切削した 鋼矢板です。(表面) E鋼矢板を切削しました。(裏面)
