 たてまる君施工例 ESケーシング施工例

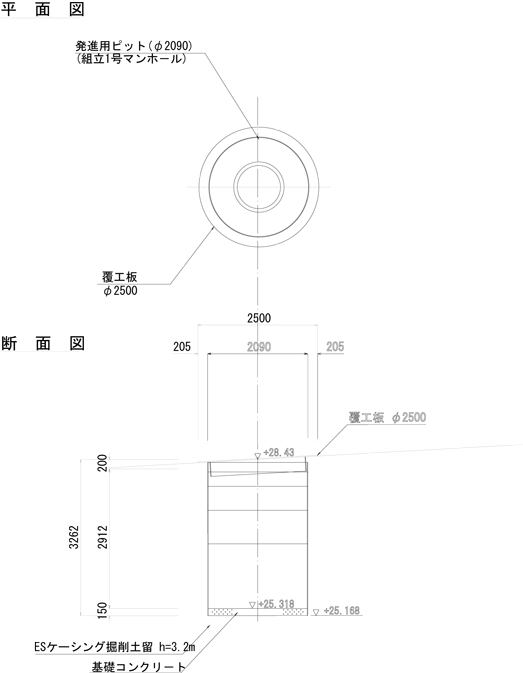

工　　事　　概　　要　
工事場所 愛媛県　砥部町　
工事種別 公共下水道工事　
掘削径 たて φ2000
掘削深 たて 3.262m
土質 玉石混り土





施工写真

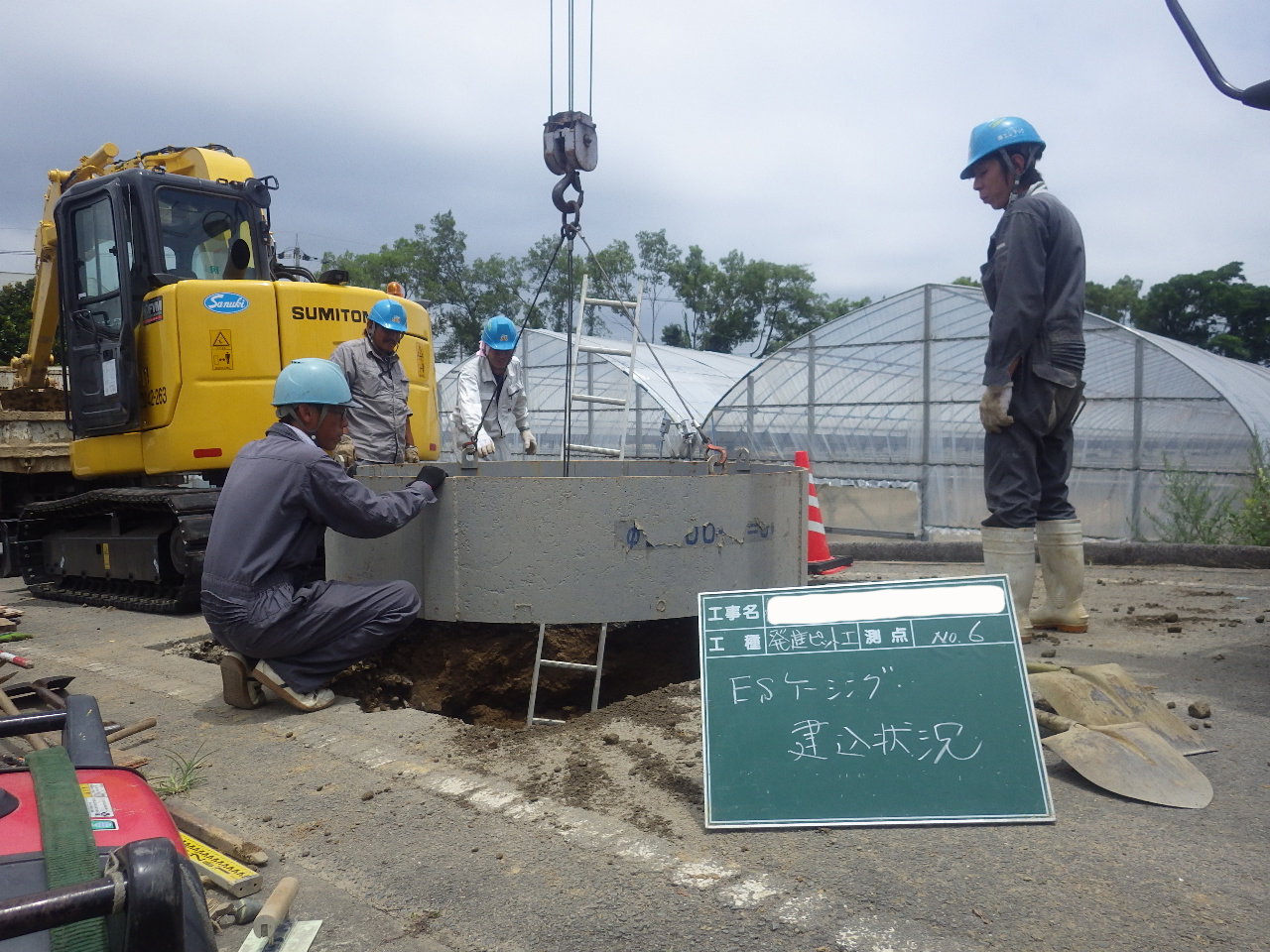

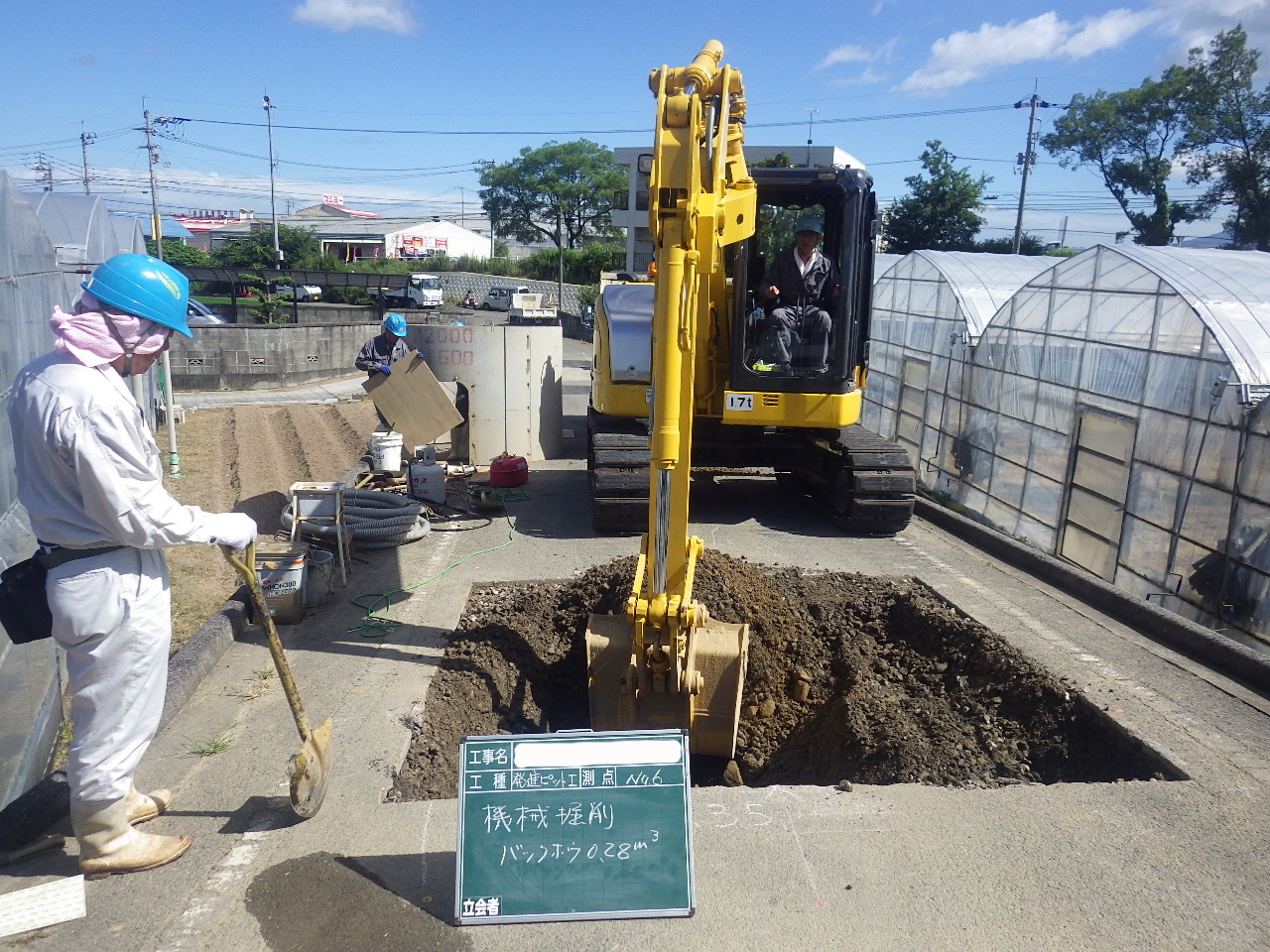

①　一次掘削　先端ケーシング建込前に1.0～1.5ｍ素掘りで掘削します。 ②　先端ケーシングを建込みます。

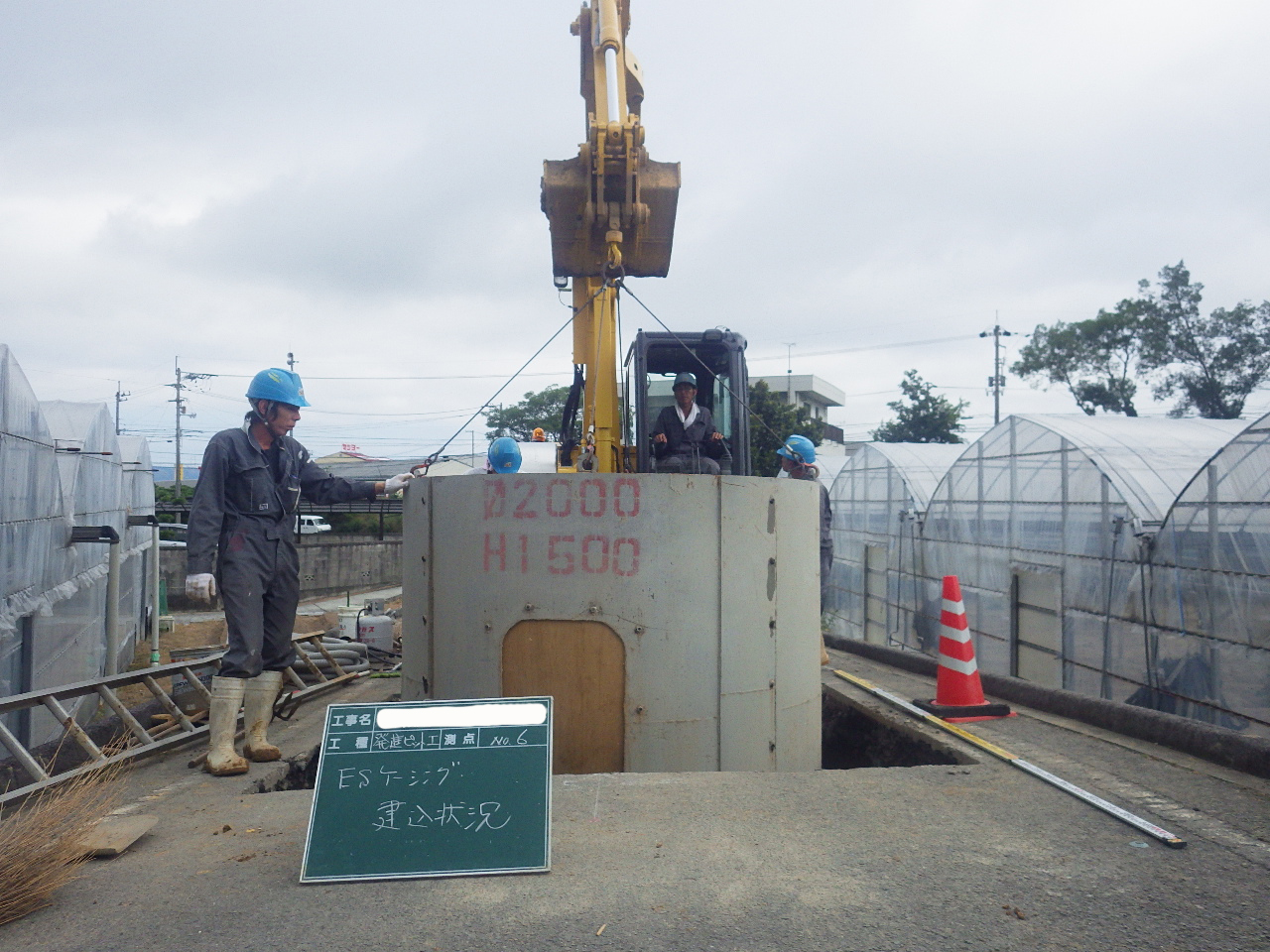

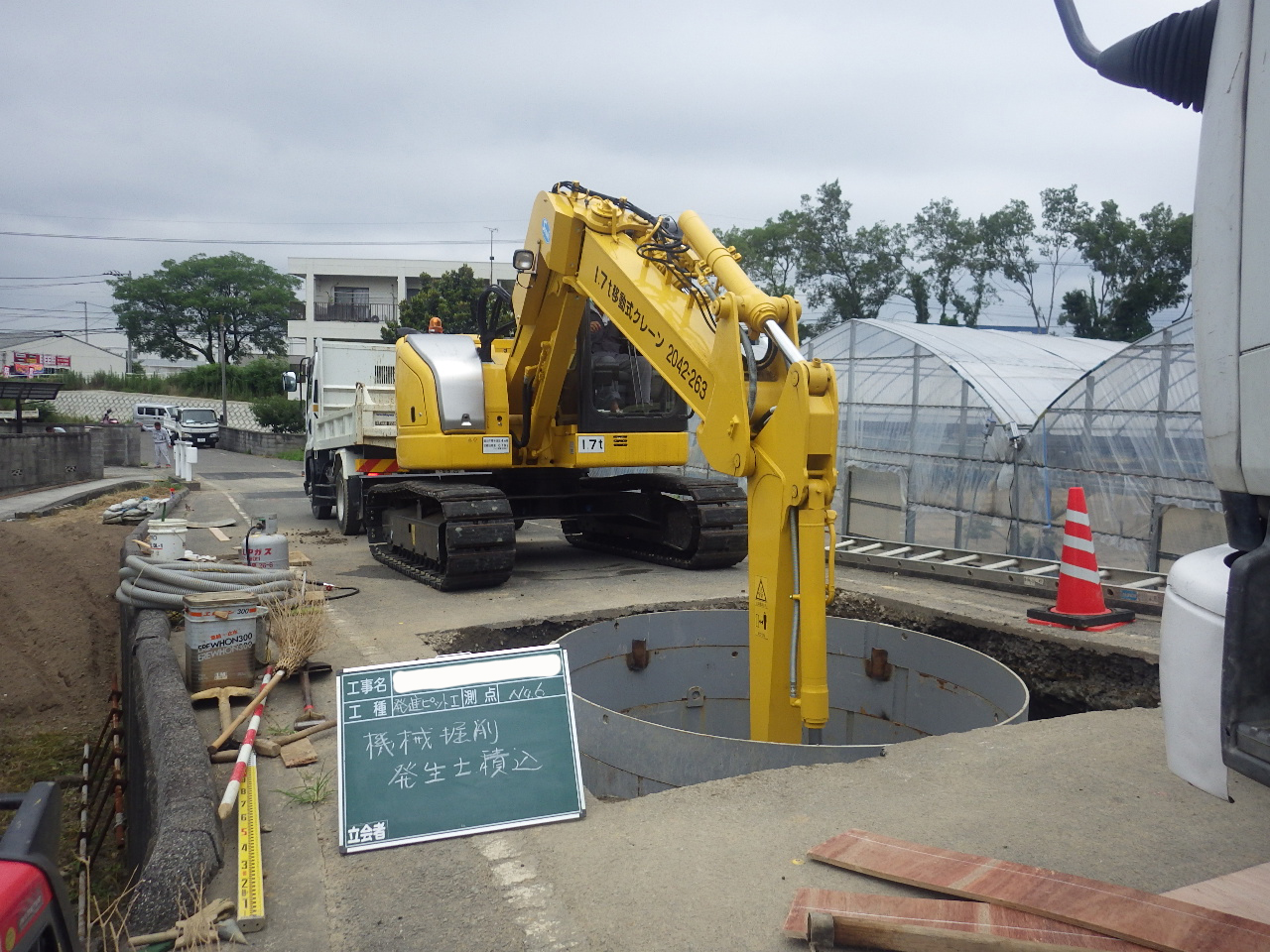

③　二次掘削　先端ケーシング内を掘削します。 ④　掘削しながら中間・上部ケーシングを建込みます。

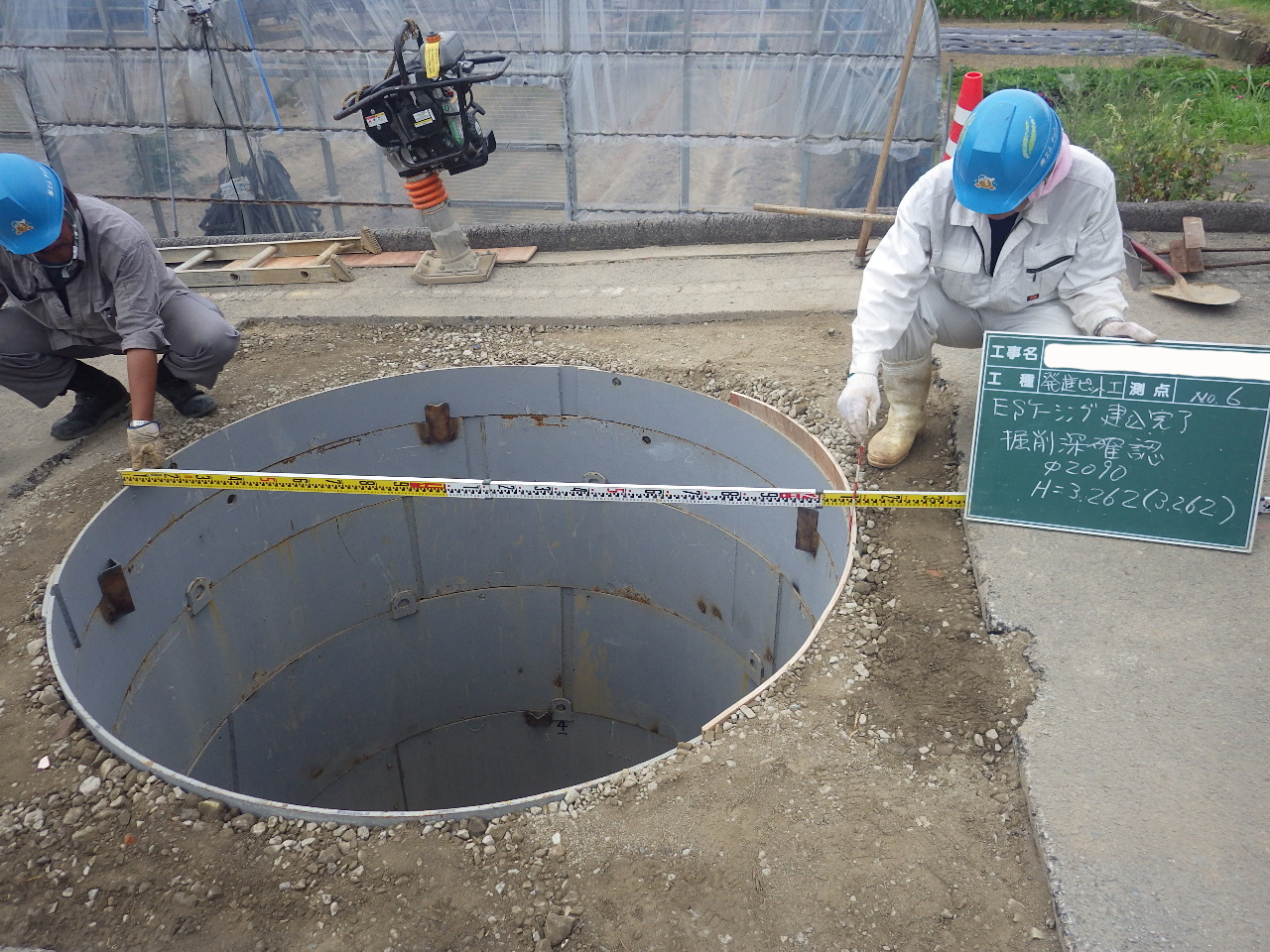

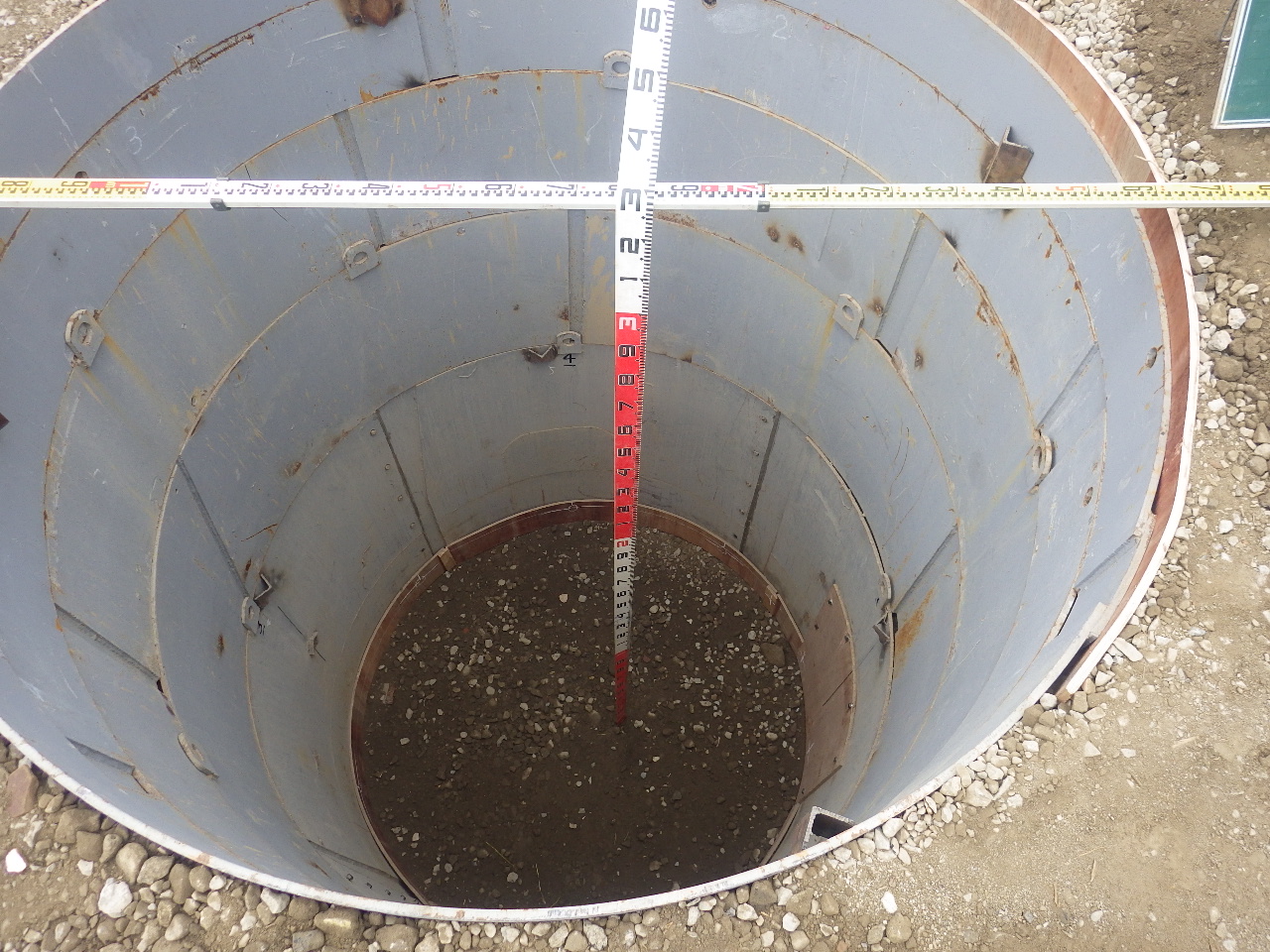

⑤　先端・中間ケーシング建込完了 ⑥　先端・中間ケーシング建込完了

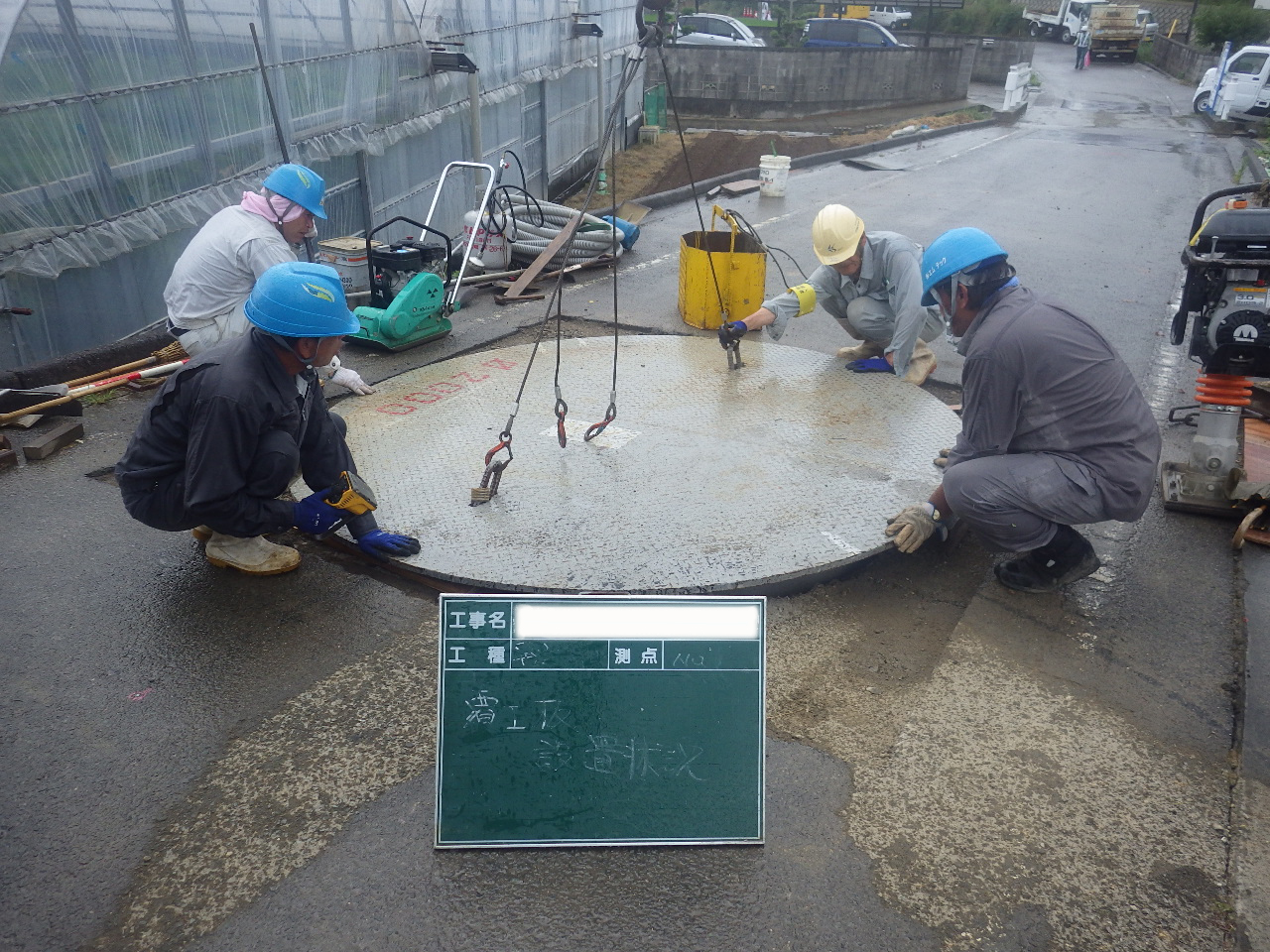

⑦　基礎コンクリートを打設します。 ⑧　円形覆工板を設置します。
